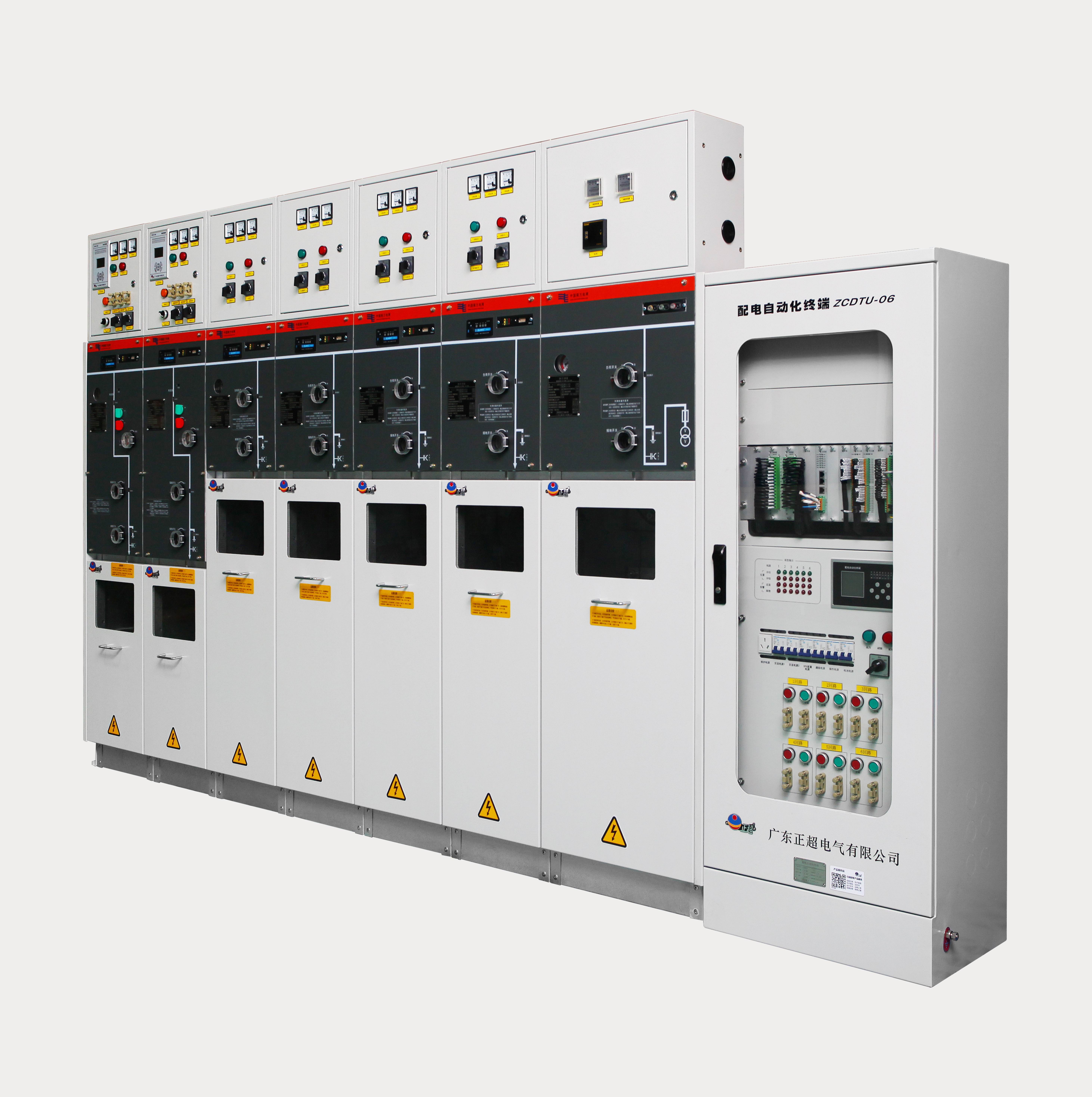

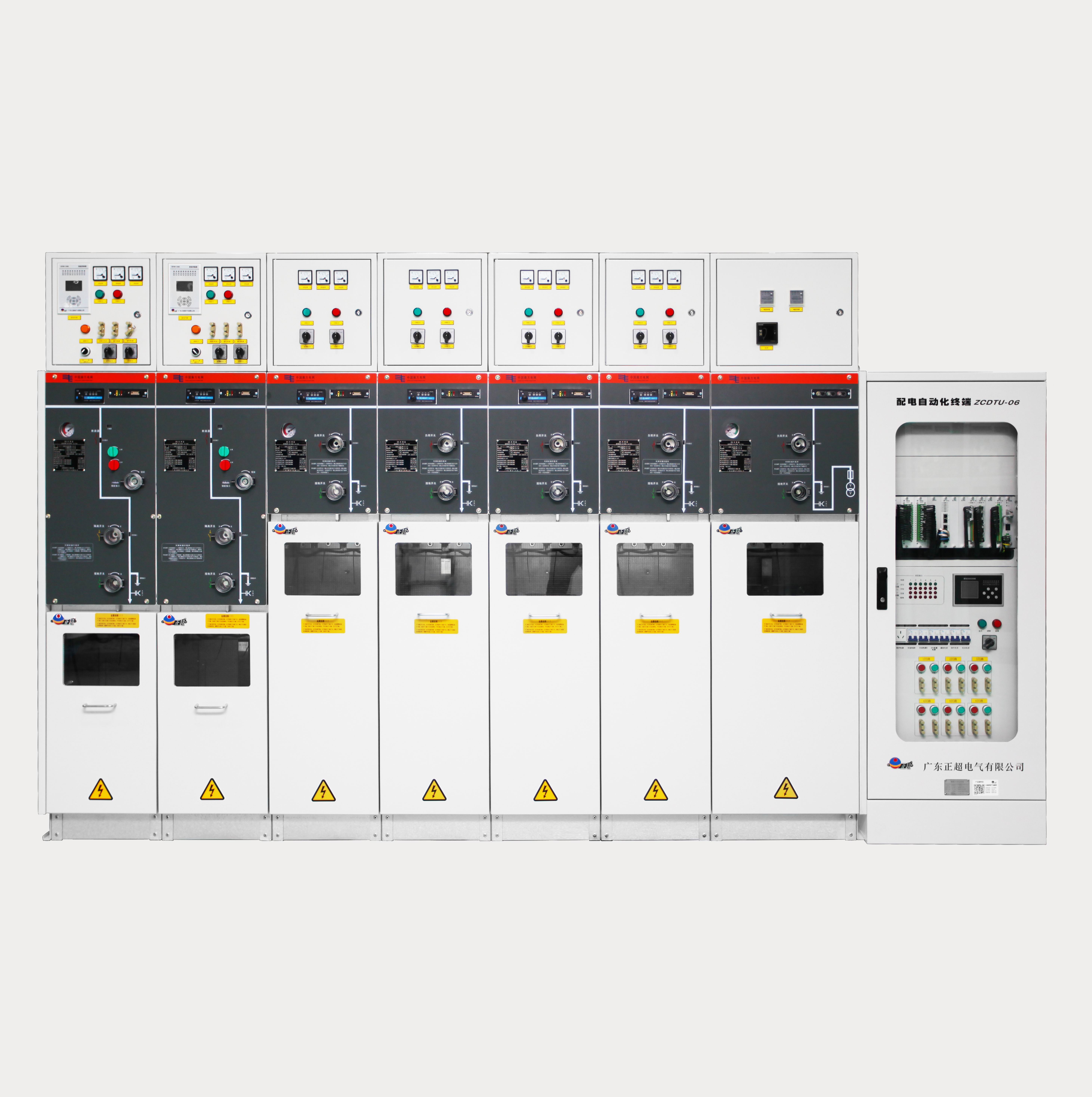

ZCSF-12 戶内高壓交流六氟化硫智能環網開關設備

ZCSF-12(F•R)全封閉SF6智能環網開關設備戶内使用，系三相交流50Hz的高壓成套開關設備，作為10kV系統接收和分配電能及對電路實現控制保護之用，是新一代的小型化SF6全絕緣環網開關櫃，具有電氣性能優良、安裝簡便、運行可靠、組合靈活、免維護、性能價格比優等特點，廣泛應用于工業及民用電纜環網及供電末端，特别适用于小型二次配電站、開閉所、工礦企業、城市住宅小區、鐵路、高層建築等電力系統中作為接受和分配電能之用。

◇ 開關櫃結構、性能及特點 ◇

SF6氣箱采用不鏽鋼闆全焊接而成，防護等級達到IP67，氣箱留有現場充氣閥。負荷開關、接地開關、熔斷器支座及母線等一次元器件密封在SF6氣箱中；高壓熔斷器安裝在密封的絕緣筒中，絕緣完全不受凝露、污穢等外界環境條件的影響。具有全密封、全絕緣性能，有較強的防洪能力，免維護，能在惡劣環境條件下安全運行。櫃内主母線由母線絕緣子固定在箱體的上部，可通過母線連接器方便地進行擴展。采用模塊化方案設計，體積小，進出線環網櫃尺寸統一。有單元型、共箱型的模塊式結構，可根據用戶要求任意擴展組合。操作靈活、聯鎖可靠，滿足“五防”功能要求，底座由敷鋁鋅闆拼裝而成，機械強度高，防腐蝕性能優良。也可裝于戶外的防護箱内使用。可适應配電自動化要求的用戶。

正常使用條件

海拔高度：不超過4000 m ；

環境溫度：－10℃～ ＋40℃，（允許在－30℃時儲運）；

相對濕度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超過8度；

注：凡超出上述要求範圍的，應與制造廠協商确定。
